AMG Power представил новый карбид-кремниевый MOSFET с напряжением 1700 В и током 100 А – A3G100N1700MDSK. Устройство выполнено по технологии третьего поколения SiC-MOSFET и предназначено для высокочастотных преобразователей, солнечных инверторов, промышленных приводов и систем бесперебойного питания.
Транзистор имеет низкое сопротивление канала RDS(on) 26 мОм при токе 50 А и напряжении затвора 18 В. Входная емкость Ciss составляет 6460 пФ, выходная Coss – 198 пФ, обратная передача Crss – 16 пФ. Энергия включения Eon равна 2,32 мДж, выключения Eoff – 0,78 мДж при тестовых условиях VDD=1200 В, ID=50 А.
Корпус оптимизирован с отдельным выводом драйвера источника, что упрощает параллельное включение модулей и повышает надежность управления. Тепловое сопротивление переход-корпус составляет 0,25 °C/Вт, максимальная рассеиваемая мощность – 600 Вт. Диапазон рабочих температур от -55 до +175 °C позволяет использовать транзистор в жестких условиях эксплуатации.
По сравнению с аналогичными решениями других производителей AMG Power предлагает конкурентоспособные значения RDS(on) и зарядов затвора QG 168 нКл, сохраняя простоту интеграции за счет стандартизированного корпуса и раздельного вывода истока. Это делает A3G100N1700MDSK подходящим выбором для разработчиков энергоэффективных систем среднего и высокого напряжения.
Основные технические характеристики A3G100N1700MDSK:
- серия: A3G

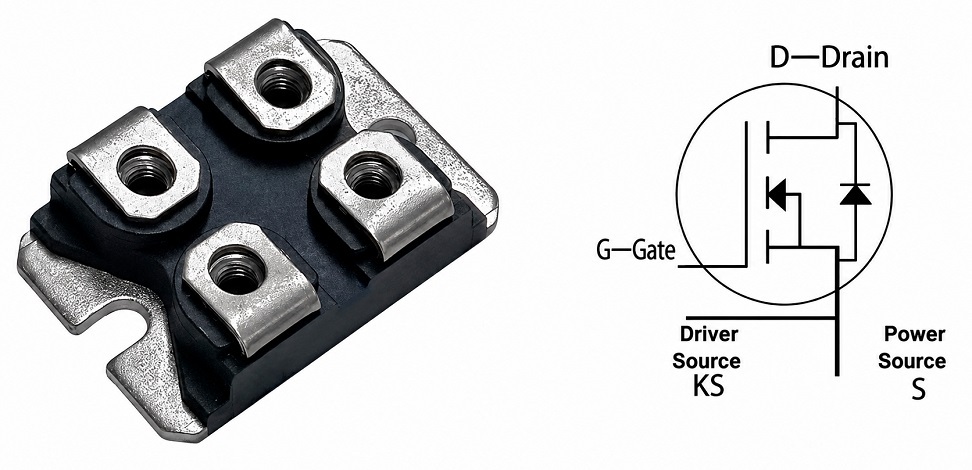

- тип корпуса: SOT-227 (с отдельным выводом драйвера источника)
- семейство: 1700 В SiC МОП-транзистор
- поколение: Gen3 (3rd Generation SiC MOSFET Technology)
- рекомендован для нового дизайна?: да
- напряжение сток-исток (VDS): 1700 В
- сопротивление открытого канала RDS(on) (тип.): 26 мОм (при VGS=18 В, ID=50 А)
- ток стока номинальный при 25°C (непрерывный): 100 А
- ток стока импульсный (IDM): 200 А
- напряжение затвор-исток (VGS): -10 / +22 В (макс.), рекомендуемое +18 / -5 В
- рассеиваемая мощность (Pd): 600 Вт
- тепловое сопротивление переход-корпус (RθJC): 0,25 °C/Вт
- рабочая температура перехода (TJ): от -55 до +175 °C
- изоляционное напряжение (Visol): 3,5 кВ (DC 2 мА, 60 с)
- общий заряд затвора (QG): 168 нКл
- энергия включения (Eon): 2,32 мДж
- энергия выключения (Eoff): 0,78 мДж.
