Электромеханические устройства — реле, соленоиды, энкодеры, генераторы и электродвигатели — служат ключевым звеном между цифровым миром и физической реальностью, преобразуя электрические сигналы в механическое движение.
С развитием автоматизированного производства, электромобилей, интеллектуальных зданий и бытовой техники требования к точности управления, энергоэффективности и компактности приводов постоянно растут. В этой статье мы рассмотрим, как MOSFET на основе карбида кремния (SiC MOSFET) меняют ландшафт управления электродвигателями, вытесняя традиционные биполярные транзисторы с изолированным затвором на кремнии (Si IGBT).
Что такое Si IGBT и SiC MOSFET?
- Si IGBT (Insulated-Gate Bipolar Transistor) — это токоуправляемый прибор, сочетающий высокую мощность биполярного транзистора с простотой управления полевого.

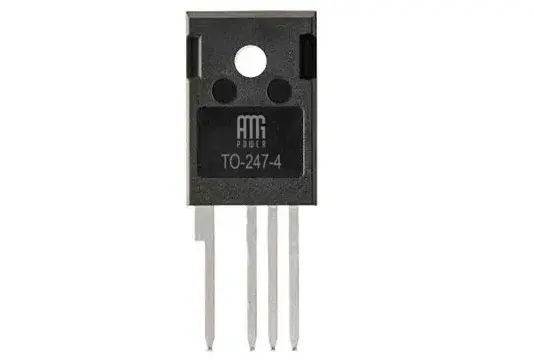

- SiC MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) — напряжением управляемый транзистор на основе карбида кремния, обеспечивающий высокоскоростное переключение.
Хотя оба устройства используются в инверторах для преобразования постоянного тока (DC) в переменный (AC), их физические свойства определяют разные сценарии применения.
Почему они важны для управления электродвигателями?
Современные электродвигатели (особенно в электромобилях) питаются от аккумуляторов постоянного тока, но для работы требуют переменного тока. Инвертеры на основе IGBT или MOSFET выполняют эту критически важную функцию, управляя:
- скоростью и крутящим моментом,
- энергоэффективностью,
- рекуперативным торможением.
Таким образом, инвертер становится не менее важным компонентом, чем сам двигатель.
Преимущества и недостатки Si IGBT
Преимущества:
- Высокая токовая нагрузка и напряжение пробоя (до 1700 В),
- Низкое падение напряжения в открытом состоянии,
- Низкая стоимость при больших объёмах производства.
Недостатки:
- Низкая частота переключения (обычно до 20 кГц), что ограничивает точность управления,
- Высокие потери при переключении,
- Склонность к тепловому разгону — при повышении температуры ток возрастает, что может привести к аварийному отказу, особенно в условиях высокой нагрузки (например, в электромобилях).
Почему SiC MOSFET — технология будущего?
Карбид кремния (SiC) обладает в 3 раза большей шириной запрещённой зоны и в 3 раза лучшей теплопроводностью, чем кремний. Это даёт SiC MOSFET ключевые преимущества:
✅ Высокая частота переключения (до 100–500 кГц) — обеспечивает точное управление серводвигателями в робототехнике, станках с ЧПУ и промышленной автоматике.
✅ Низкие потери на переключение и проводимость — повышает КПД инвертера на 5–10%, что критично для увеличения запаса хода электромобилей.
✅ Устойчивость к тепловому разгону — безопасная работа при высоких температурах.
✅ Компактность системы — благодаря высокой частоте можно использовать меньшие индуктивности и конденсаторы, а также отказаться от сложных систем охлаждения.
Революция в архитектуре приводов
SiC MOSFET позволяют интегрировать инвертер непосредственно в корпус двигателя (т.н. «интеллектуальный двигатель»). Это:
- Сокращает количество кабелей (с 21 до 2 в роботизированной руке),
- Уменьшает вес, стоимость и электромагнитные помехи,
- Повышает надёжность и упрощает монтаж.
Недостатки SiC MOSFET
- Более высокая стоимость самого транзистора по сравнению с Si IGBT (хотя общая стоимость системы может быть ниже за счёт упрощения).
- Более сложные требования к драйверам затвора: требуется высокая скорость переключения, точный контроль напряжения и защита от перенапряжений.
Заключение: за SiC — будущее
Хотя Si IGBT остаются оправданным выбором для низкочастотных, высокомощных систем (например, промышленные насосы, лифты), SiC MOSFET становятся стандартом в приложениях, где важны:
- высокая частота переключения,
- энергоэффективность,
- компактность и надёжность.
С развитием массового производства стоимость SiC продолжает снижаться, что ускоряет их внедрение в электромобили, возобновляемую энергетику, робототехнику и авионику.
Будущее управления электроприводами — за карбидом кремния.
